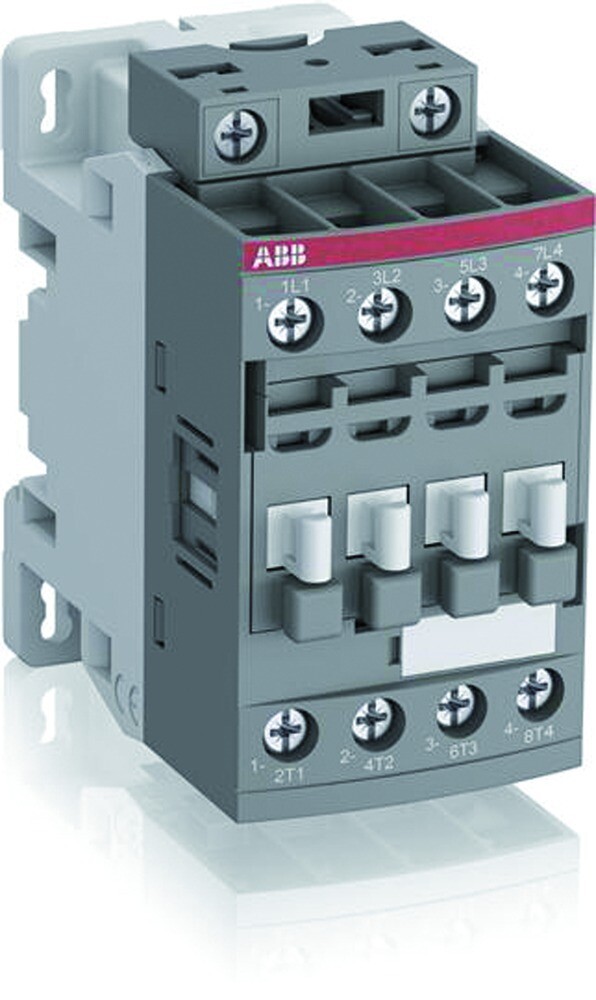

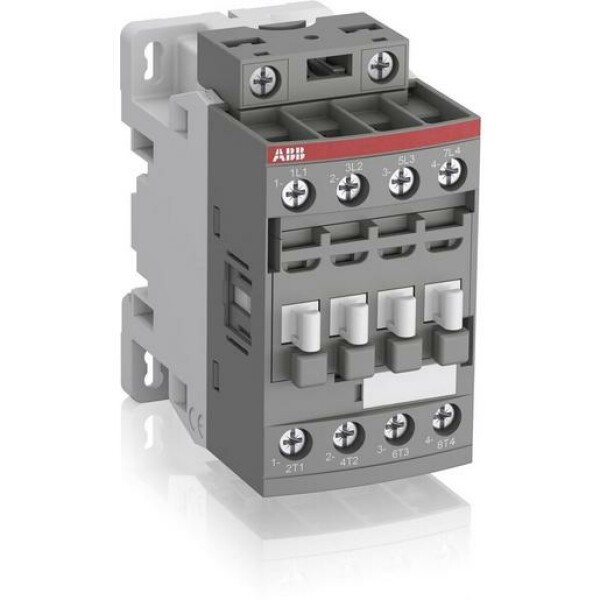

ABB SCHÜTZ 100-250V50/60HZ (AF16-40-00-13)
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: 1SBL177201R1300
Gewicht: 1 kg
Hersteller: ABB
Bewertung:
EUR
76.69
EUR76.69
inkl. 20 % USt
Produktbeschreibung
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.Technische Details:
| Name | Wert |
|---|---|
| Type | AF16-40-00-13 |
| Hersteller Artikelnummer | 1SBL177201R1300 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 100 bis 250 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 100 bis 250 V |
| Bemessungssteuerspeisespannung bei DC | 100 bis 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 16 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
Sicherheitshinweise
Warnhinweise
Bitte beachten Sie, dass elektrotechnische Arbeiten ausschließlich Fachelektrikern vorbehalten sind oder unter deren Aufsicht und Durchführung durchgeführt werden müssen.
