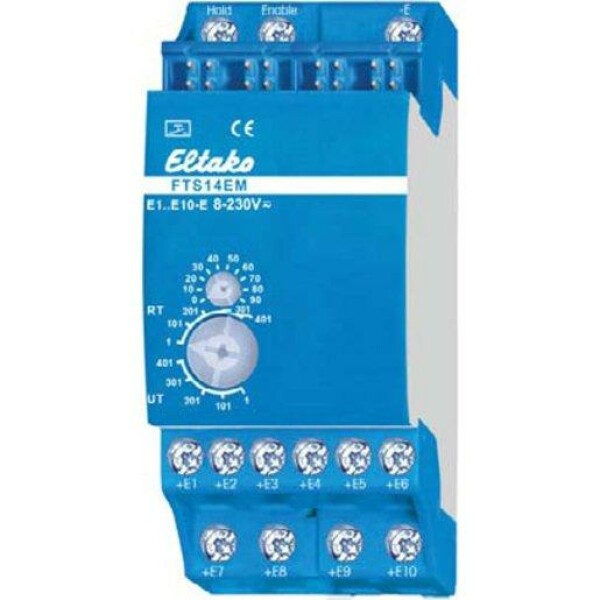

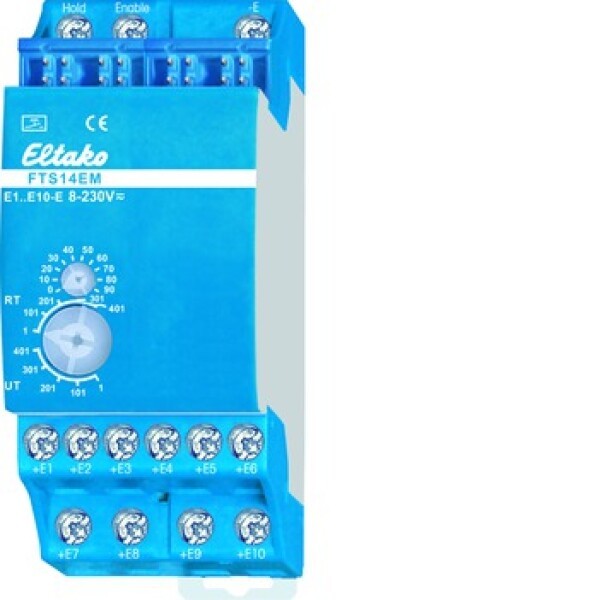

Eltako EINGABEMODUL FÜR RS485-BUS (FTS14EM)

Taster-Eingabemodul für den Eltako-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdratung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FTS14KS oder FAM14. 10 Steuereingänge +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230VUC. Jeder Taster muss mit einer Identifikationsnummer (ID) in einen oder mehrere Aktoren gemäß deren Bedienungsanleitung eingelernt werden. Der untere Drehschalter legt fest, zu welcher Gruppe ein FTS14EM gehört. Insgesamt stehen 5 Gruppen (1, 101, 201, 301, und 401) mit je 100 ID's zur Verfügung. Am oberen Drehschalter (0..90) wird die ID innerhalb einer Gruppe eingestellt. Der ID-Bereich innerhalb einer Gruppe ergibt sich aus der Kombination von unterem und ­oberem Drehschalter und muss an ­jedem FTS14EM unterschiedlich eingestellt werden.
