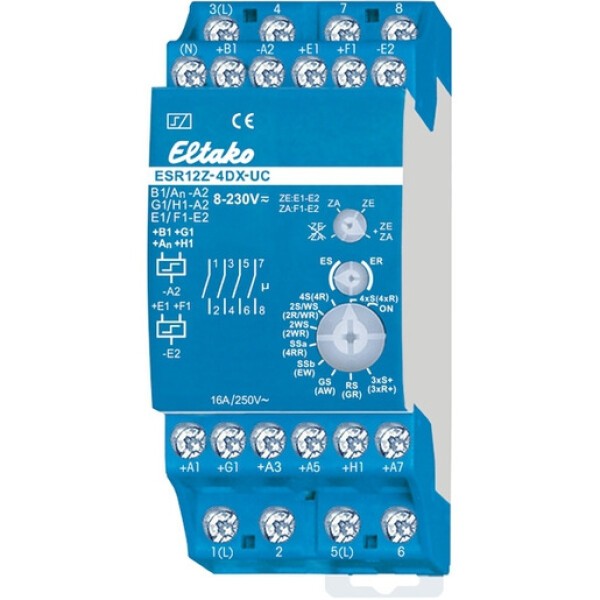

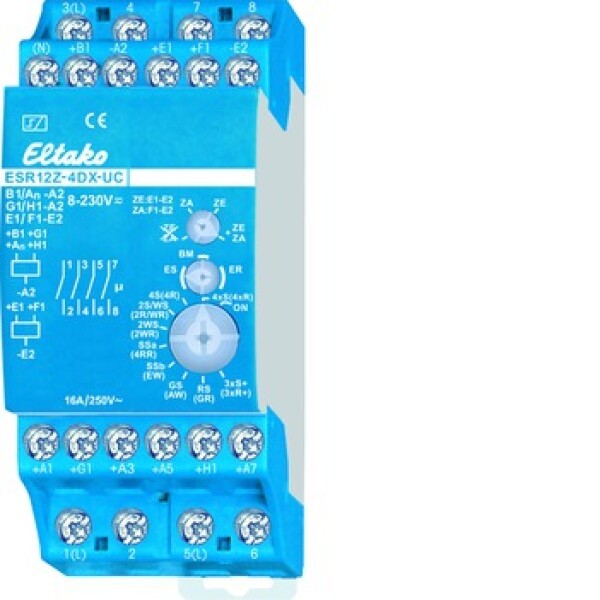

Eltako MULTIF.STROMST.RELAIS (ESR12Z-4DX-UC)
Lieferzeit: Im Versandlager lagernd - versandbereit in 14 Werktagen
Art.Nr.: 21400301
Gewicht: 1 kg
Hersteller: Eltako
Bewertung:
EUR
98.78
EUR98.78
inkl. 20 % USt
Produktbeschreibung
4-fach Stromstoß-Schaltrelais ESR12Z-4DX-UC, auch für Zentral- und Gruppensteuerung. Mit 4 unabhängigen Kontakten, je 1 Schließer potenzialfrei 16A/250V AC, Glühlampen 2000W. Stand-by-Verlust nur 0.4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Mit der Eltako-Duplex-Technologie (DX) können 3 der 4 normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und die Außenleiter an 1(L), 3(L) oder 5(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Örtliche Universal-Steuerspannung 8..230V UC.Technische Details:
| Name | Wert |
|---|---|
| Type | ESR12Z-4DX-UC |
| Hersteller Artikelnummer | 21400301 |
| Funktion | teilelektronisch |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 58 mm |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 4 |
| Anzahl der Kontakte als Wechsler | 0 |
| Steuerspannung 1 | 230 V |
| Steuerspannungsart 1 | AC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Steuerspannung 2 | 230 V |
| Steuerspannungsart 2 | DC |
| Frequenz der Steuerspannung 2 | 50 Hz |
| Bemessungsstrom | 16 A |
| Versorgungsspannung | 230 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Max. Glühlampenlast | 2000 W |
| Max. Leuchtstofflampenlast | 1000 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
| Max. Schaltstrom (cos phi = 0,6) | 8 A |
Sicherheitshinweise
Warnhinweise
Bitte beachten Sie, dass elektrotechnische Arbeiten ausschließlich Fachelektrikern vorbehalten sind oder unter deren Aufsicht und Durchführung durchgeführt werden müssen.
