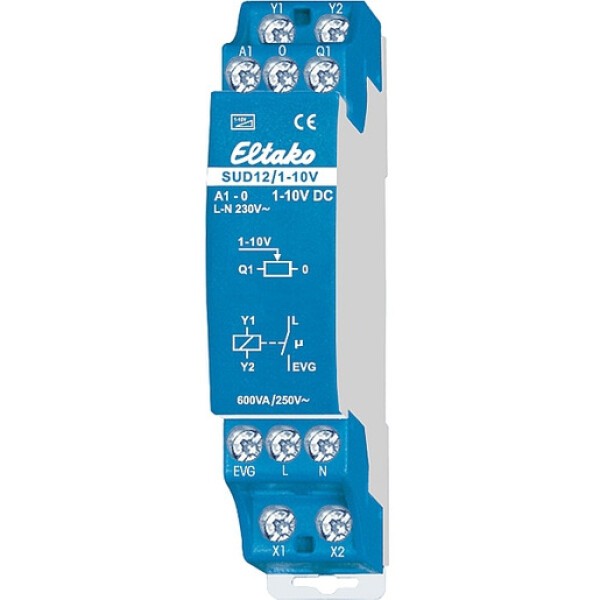

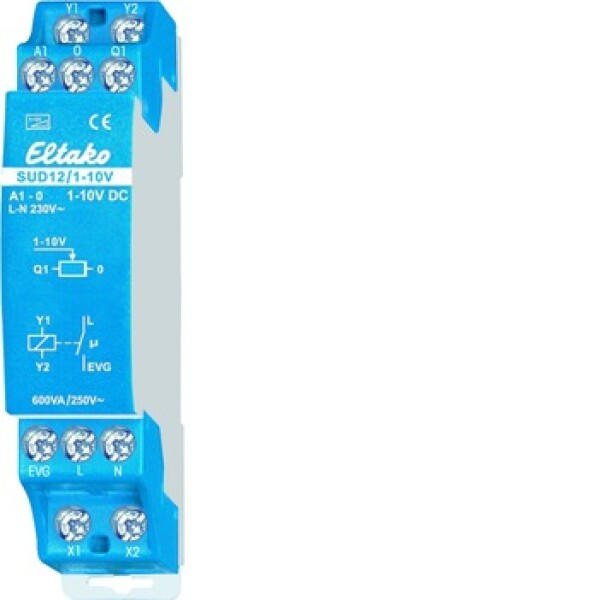

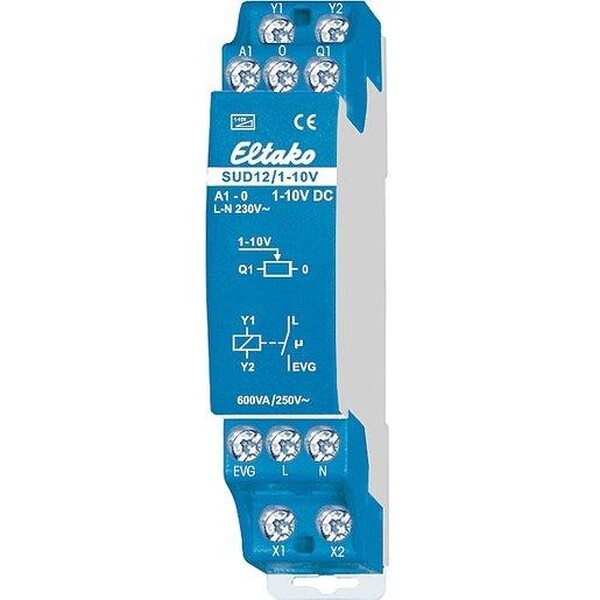

Eltako STEUERSCHALTER 1-10V (SUD12/1-10V)
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: 21100802
Gewicht: 0,3 kg
Hersteller: Eltako
Bewertung:
EUR
66.26
EUR66.26
inkl. 20 % USt
Produktbeschreibung
1-10V-Steuergerät SUD12/1-10V für Universal-Dimmschalter. 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 0.9 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden. Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12Z bzw. EUD12M, elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden. Der EUD12Z bzw. EUD12M wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG. Schaltung im Nulldurchgang zur Kontaktschonung.Technische Details:
| Name | Wert |
|---|---|
| Type | SUD12/1-10V |
| Hersteller Artikelnummer | 21100802 |
| Bedienungsart | Drehknopf |
| App-Steuerung über Bluetooth | nein |
| Dimmung Phasenanschnitt | nein |
| Dimmung Phasenabschnitt | nein |
| Seriendimmer | nein |
| Lastart | kapazitive Last |
| Nebenstelleneingang | nein |
| Lichtwertspeicher | nein |
| Verwendbar mit Taste | ja |
| Verwendbar mit Bewegungsmelder | nein |
| Verwendbar mit Präsenzmelder | nein |
| Verwendbar mit Zeitschalter/Timer | nein |
| Verwendbar mit Funktaste | nein |
| Verwendbar mit IR-Taste | nein |
| Montageart | REG |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | ja |
| Ausführung der Oberfläche | matt |
| Farbe | blau |
| Transparent | nein |
| Geeignet für Schutzart (IP) | IP20 |
| Steuerspannung | 8230 V |
| Anschlussart | Schraubklemme |
| Aderquerschnitt | 66 mm² |
| Gerätebreite | 18 mm |
| Gerätehöhe | 58 mm |
| Gerätetiefe | 66 mm |
| Nennleistung | 600 bis 600 VA |
Sicherheitshinweise
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
