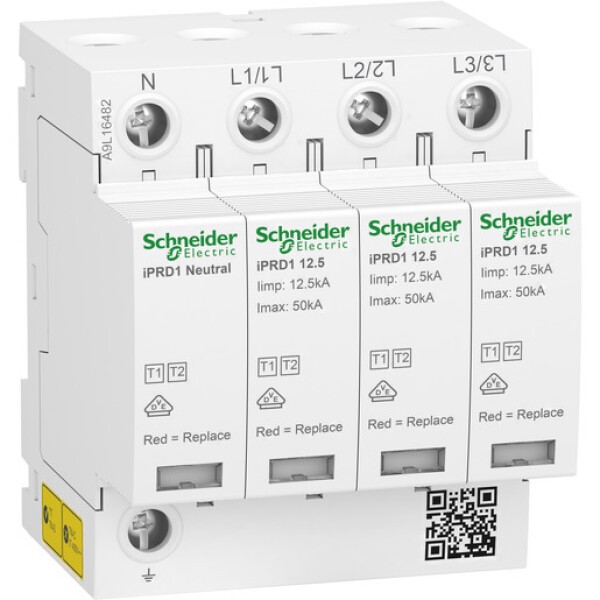

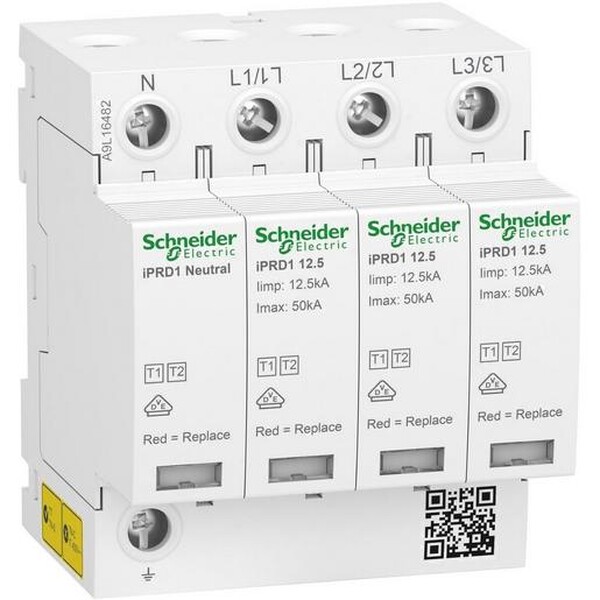

Schneider Electric KOMBIABL.IPRD1 12.5R 3P+N T1+2 (A9L16482)
Lieferzeit: Im Versandlager lagernd - versandbereit in 14 Werktagen
Art.Nr.: A9L16482
Gewicht: 1 kg
Hersteller: Schneider Electric
Bewertung:
EUR
284.80
EUR284.80
inkl. 20 % USt
Produktbeschreibung
Dieser Acti9 iPRD1 12.5r Überspannungsableiter schützt 3P+N Installationen in Wohngebäuden und kleinen Gewerbegebäuden vor direkten und indirekten transienten Überspannungen. Dieses Gerät vom Typ 1+2, das durch einen integrierten Leistungsschalter automatisch geschützt ist, wird für hohe Risikostufen in eingehenden Schalttafeln empfohlen. Es bietet eine Fernmeldung der Meldung Patrone muss gewechselt werden . Dieser vorverdrahtete Überspannungsableiter ermöglicht den schnellen Austausch von Einschubkartuschen, wenn diese beschädigt sind. Es enthält seinen End-of-Life-Sicherheitstrennschalter. Dieser Acti9 iPRD1 12.5r ist mit TT- und TN-S-Erdungssystemen kompatibel. In Verbindung mit Compact NSXm H TM80D beträgt die Schaltleistung 70kA. Der maximale Entladestrom Imax beträgt 50 kA. Der Nennentladestrom von In beträgt 20 kA. Die maximale Dauerbetriebsspannung Uc im Differenzmodus (zwischen Phase und Neutralleiter) beträgt 350 VAC. Die maximale Dauerbetriebsspannung Uc im Gleichtakt beträgt 255 VAC zwischen Neutralleiter und Erde. Der Hochspannungsschutzpegel beträgt 1,5 kV Typ 1+2. Die Bemessungsbetriebsspannung Ue beträgt 230 VAC oder 400 VAC. Die Betriebsfrequenz beträgt 50Hz. Die Abmessungen betragen (B) 72 mm x (H) 89 mm x (T) 69 mm. Die Breite in 9-mm-Schritten beträgt 8. Das Gewicht beträgt 619 g. Die Schutzart ist IP20 und IP40 im modularen Gehäuse. Die Betriebstemperatur beträgt -25°C bis +60°C. Die Lagertemperatur beträgt -40°C bis +80°C. Dieses Produkt entspricht den Normen EN 61643-11 2012 und IEC 61643-11 2011.Technische Details:
Name | Wert |
---|---|
Type | A9L16482 |
Hersteller Artikelnummer | A9L16482 |
Netzform DC | nein |
Netzform IT | nein |
Netzform TN | nein |
Netzform TN-C | nein |
Netzform TN-C-S | nein |
Netzform TN-S | ja |
Netzform TT | ja |
Netzform sonstige | nein |
Anzahl der Leiter (ohne Erde) | 3 |
Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
Nennspannung AC | 400 V |
Kurzschlussfestigkeit (Isccr) | 50 Kilo-Ampere |
Höchste Dauerspannung AC | 350 V |
Max. Ableitstoßstrom (8/20) | 50 Kilo-Ampere |
Montageart | Hutschiene TH35 |
Baugröße | 8 TE |
Schutzpegel | 1,5 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Schutzpegel L-N | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Mit Fernmeldekontakt | ja |
Integrierte Vorsicherung | nein |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | ja |
Schutzart (IP) | IP20 |
