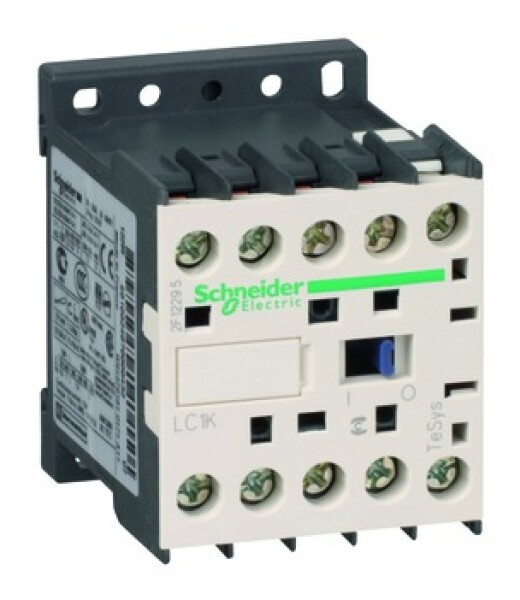

Schneider Electric SCHÜTZ 3P 4KW/9A 1O 24VAC (LC1K0901B7)
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: LC1K0901B7
Gewicht: 1 kg
Hersteller: Schneider Electric
Bewertung:
Produktbeschreibung
Leistungsschütz, 3p+1Ö, 4kW/400V/AC3, 9A, Spule 24V 50/60Hz. Produktbereich: TeSys K - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1K - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3, AC-4 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 690 V AC 50/60 Hz für Signalschaltkreis, 690 V AC 50/60 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 16 A ( 70 °C) bei 690 V AC AC-1 für Hauptstromkreis, 20 A ( 50 °C) bei 440 V AC AC-1 für Hauptstromkreis, 9 A bei 440 V AC AC-3 für Hauptstromkreis - Motorleistung (kW): 2.2 kW bei 220 - 230 V AC 50/60 Hz, 4 kW bei 380 - 415 V AC 50/60 Hz, 4 kW bei 440 V AC 50/60 Hz, 4 kW bei 480 V AC 50/60 Hz, 4 kW bei 500 - 600 V AC 50/60 Hz, 4 kW bei 660 - 690 V AC 50/60 Hz - Aufbau der Hilfskontakte: 1 NC - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei 50 °C für Signalschaltkreis, 20 A bei 50 °C für Hauptstromkreis - Irms NenneinschaltleistuTechnische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys k |
| Type | LC1K0901B7 |
| Hersteller Artikelnummer | LC1K0901B7 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 24 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,2 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
Sicherheitshinweise
Warnhinweise
Bitte beachten Sie, dass elektrotechnische Arbeiten ausschließlich Fachelektrikern vorbehalten sind oder unter deren Aufsicht und Durchführung durchgeführt werden müssen.
