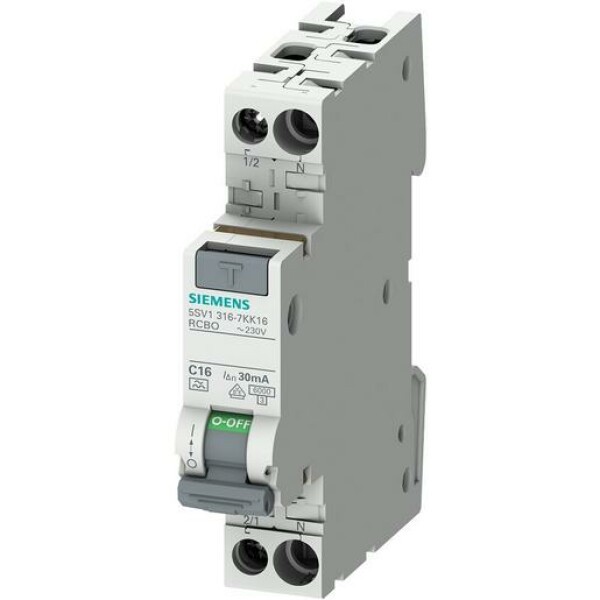

Siemens FI/LS 1+N 6KA TYP A 30MA C16 (5SV1316-7KK16)

Fehlerstromschutzschalter des Typs A lösen bei bei sinusförmigen Wechselfehlerströmen UND zusätzlich bei pulsierenden Gleichfehlerströmen aus - daher ist Typ A gegenüber dem Gerätetyp AC unbedingt zu bevorzugen. FI-Blöcke des Typs F erfassen darüber hinaus noch Fehlerströme, die aus einem Frequenzgemisch von Frequenzen bis 1 kHz bestehen. Für den Personen-, Sach-, Brandschutz und zusätzlichen Schutz bei direktem Berühren werden FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 30 mA eingesetzt. Geräte mit einem Bemessungsfehlerstrom von maximal 300 mA werden zum vorbeugenden Brandschutz bei Isolationsfehlern eingesetzt. FI-Blöcke werden mit Leitungsschutzschaltern der Charakteristiken A, B, C und D kombiniert, soweit diese im LS-Programm zur Verfügung stehen. Die beiden Komponenten werden ohne Werkzeug einfach zusammengesteckt. Sie bilden dann eine Kombination aus FI-Schutzschalter und Leitungsschutzschalter für Personen-, Brand- und Leitungsschutz. Die Dimensionierung des Bemessungsfehlerstromes richtet sich nach der Anlagengröße.
